ECF500T在涂布機上的應用
2016-05-12

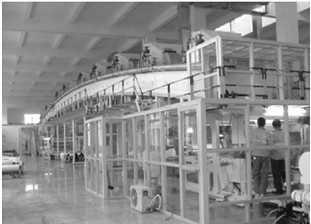

一、前言
涂布機需要將膠或者油墨類物質均勻粘連在鋁箔、塑料薄膜或者布料紡織品表面，對涂布工藝要求比較高，不僅要求涂布高度均勻而且要能夠?qū)崿F(xiàn)高速不停機換卷以提高生產效率。
二、涂布機控制要求簡介
涂布機步驟一般分為：恒張力放卷、涂布過程多級同步控制、恒張力收卷幾個環節。要求正常生產過程中基材張力恒定，線速度恒定，啟動、停車過程平滑。所以在涂布機的機電性能的控制中，關鍵是對涂布機系統的張力進行控制。因為張力的大小，直接影響到產品的質量和數量，張力太大，會破壞涂布紙張的物理特性，影響紙張的使用壽命和質量；張力太小，收卷過松，走紙不平穩，又會影響后續工序的產品質量。在整個工藝過程中，無論啟動加速、停機減速，任何線速度下的恒速運行均要求涂布輥、復合輥和牽引輥保持運行線速度同步，否則就會出現紙張拉斷、收卷移位、鋁箔褶皺或者印刷斷紋等異常。在這個工藝環節里，要求復合涂布電機調速響應快，速度控制精確，張力波動小。
1、傳統方案
系統的張力控制是通過控制系統線速度恒定來控制張力穩定。目前行業多是利用高檔PLC來進行恒線速度控制，將收放卷牽引及收放卷裝置的擺輥電位器的反饋信號送到PLC，通過PLC進行PID控制及卷徑計算，將結果通過模擬量的方式傳給矢量變頻器。變頻器在整個控制系統中只是一個執行機構。這就需要PLC運算速度快并且需要擴展較多的A/D和D/A模塊，而且因為PLC運算速度及信號傳遞的影響，使得系統動態響應變慢，所以只能用矢量變頻器中最高端的品牌，要求變頻器模擬量輸入口有較高的分辨率，變頻器動態響應快而且穩速精度高，來彌補因方案不足而造成的延遲。
2、奕創飛變頻器方案：
（1）奕創飛矢量變頻器簡介
奕創飛矢量控制變頻器是近年來新推出的國產高檔變頻器。主要有ECF500通用型矢量變頻器及ECF300張力控制專用矢量型變頻器。ECF500功能強大，并可實現閉環矢量控制，能滿足目前大多數行業對變頻器功能及性能的要求。ECF300是張力專用變頻器控制器，主要將卷徑計算、張力錐度等張力控制的專用功能集于一身，實現了張力控制的簡易化。ECF300的張力控制有轉矩模式及速度模式。對張力控制精度要求高的場合一般有速度模式，對張力控制精度要求不高的場合，可以用轉矩模式，系統結構簡單而且調試方便。
（2）控制要點
要求每段線速度恒定，但由于收、放卷過程中卷徑在不斷地變化，PID的調節必須考慮因卷徑的變化而帶來的速度變化，否則會破壞涂布紙張的物理特性，影響紙張的使用壽命和質量，這樣要求穩速精度高，而且系統在動態時響應速度快。
三、方案優勢
1、恒張力控制、同步控制都由變頻器完成，不需要外加控制器，電控系統采用PLC控制，結構簡單。
2、恒張力控制，生產過程張力非常恒定，控制精度高，基材不會受到損壞，涂布效果均勻，產品質量好。
3、通過收卷錐度補償調整，成品收卷張力恒定，完全避免內緊外松的狀況。
4、技術成熟，調試、操作、維護非常方便。
四、結構簡述
1、基材放卷階段需要一臺ECF500系列動力收放線變頻器，主要以基材張力恒定為目標，采用自動PID閉環控制，放線速度緊跟著引取速度變化而變化；當出現松線時，收線速度跟著松線速度變化而變化；當出現斷線時，要求放線盤立即停止運轉，由于放線盤有剎車裝置，變頻器停車時要設置為自由停車，整個放卷過程獨立運行。
2、涂布及烘干階段需要多臺開環矢量控制變頻器，采用比例聯動控制，在涂布機生產過程中主信號和微調信號按疊加運行。線速度同步的實現方法：以多臺涂布過程多級同步控制為例，為了實現線速度保持同步，采用主頻率+輔助頻率相疊加的方法。同步控制中第一臺變頻器的主頻率通過RS485通訊傳輸?shù)降诙_，以此類推，直到最后一臺，通過通訊方式進行運行頻率傳輸，可以避免模擬信號在傳輸過程中的衰減，每一臺變頻器的輔助頻率為各自變頻器的微調頻率，通過變頻器的上升/下降運行頻率來實現。微調頻率精度高達0.01Hz。
