節能降耗

前言：沙是建筑行業最基本材料之一，需求量大。如何獲得大量的沙，滿足現代建筑的需求，在眾多的取沙設備中，吸沙船是最廣泛的使用設備之一。吸沙船多為流動作業之用，內陸河道挖沙船日采沙能力幾十噸、到幾千噸不等。大型河道采沙船機械化和自動化程度較高，一條吸沙船即可成為一個生產單位，可以實行采沙和沙石分離精選全過程。



一、改造前設備運行情況及分析

設備運行簡介：

吸沙船利用水力的作用，將高壓水槍噴射出的水柱沖起的細沙、海沙等在水泵的作用下由吸沙管道輸送到船上，然后經過清水清洗，使泥沙進行分離，接著使用輪斗將沙從清洗池運送到儲沙斗，最后通過皮帶輸出將沙輸送到運沙船上，完成采沙的過程。

設備運行存在的問題：

抽沙過程中，輪斗及輸送皮帶雖然采用自耦降壓?jiǎn)?dòng)，啟動電流也是相當大的，因此，對電纜及發電機容量都是按最大電流值進行選配，增加了電氣設備的投入成本。其次，采沙工作中，當抽沙量不足時，輪斗及輸送皮帶照常啟動，造成電能的大量浪費。第三，當抽沙量不足時，為了不造成電能的浪費，則必將輪斗及輸送皮帶停機，頻繁啟動對設備的沖擊較大，不利于設備的維護。并且由于工況需要，翻斗車及運輸皮帶等輸出都需要調速。原有的調速采用變速箱，使用變速箱有很多缺陷，如不能作線性調速，換皮帶輪太麻煩，勞動強度大，機械磨損大，且浪費能源等。

二、采用變頻改造的優勢

針對上述情況，我們對吸沙船輪斗及輸送皮帶原有的調速方式存在的諸多問題采用變頻技術進行改造。

1、利用變頻器的軟啟動功能，減少對輪斗及皮帶的沖擊，同時減輕啟動電機時對發電機的電流沖擊；軟啟動電流只有自耦降壓?jiǎn)?dòng)電流的0.5倍，不僅提升了發電機的容量且降低了線路的損傷，并可減輕電機啟動時船體的振動。

2、使用變頻器可實現無極調速，當抽沙量不足時，降低變頻器的輸出頻率，讓設備低速運行，這樣既達到了省電，又將清洗好的沙子抽離洗沙池。

三、改造方案及要求

1、采用奕創飛ECF100系列通用型變頻器

2、變頻器安裝在船體的下部，與船體頂部的控制室較遠，將變頻器面板引到控制室，方便控制及查看設備狀況。

3、變頻器采用遠距離控制，所有控制線路均采用屏蔽線。

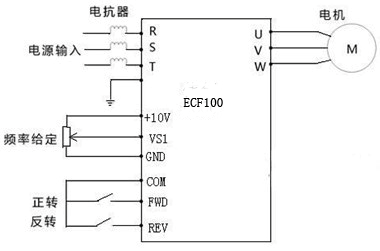

 四、變頻器接線圖

五、參數表



序號	設置值	參數意義
E-01	1	端子控制
E-02	2	頻率給定通道
E-13	10	加速時間
E-14	10	減速時間
E-18	0.5	轉矩提升
E-34	1	自由停車





六、總結

通過采用奕創飛變頻器對采沙船上的輪斗及輸送皮帶進行改造應用，降低了電機啟動時的瞬間沖擊電流，解決了傳統采沙船不能線性調速，操作復雜，勞動強度大等問題，采沙船經改造后，操作簡便，效率高，能耗更低，運行更加平穩可靠。

注意事項：因負載較重，建議將變頻器放大兩檔使用；因船體走線過長，易引起干擾，建議加裝輸出電抗器！
